Civil 3D 2025 CK DACH Kanalnetzänderungen

Kennen Sie die Kanalnetzänderungen aus dem Country Kit für Autodesk Civil 3D? Mit dem Zusatzprogramm können Höhen, Materialien und Dimensionen von Schächten und Haltungen über eine Massenbearbeitung geändert werden. Die Änderungen basieren auf den im Projekt hinterlegten Informationen zu den Schächten bzw. Haltungen. Gegenüber früheren Versionen hat sich vor allem die Benutzerfreundlichkeit verbessert, um das Kanalnetz sowie die Start- und Endschächte auszuwählen.

Das Zusatzprogramm ist im Register CK Kanal zu finden.

Gefälleänderung

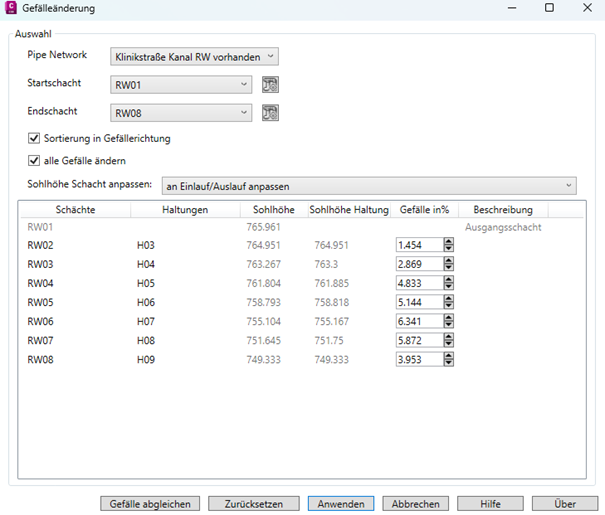

Werden die Sohlhöhen bzw. die Gefälle von Haltungen geändert, können auch die damit verbundenen Sohlhöhen der Schächte angepasst werden. Eine Materialänderung kann für ausgewählte Schächte und Haltungen als Massenbearbeitung anhand der Materialien in einer Komponentenliste durchgeführt werden.

Werden die Sohlhöhen bzw. die Gefälle von Haltungen geändert, können auch die damit verbundenen Sohlhöhen der Schächte angepasst werden.

Materialänderung

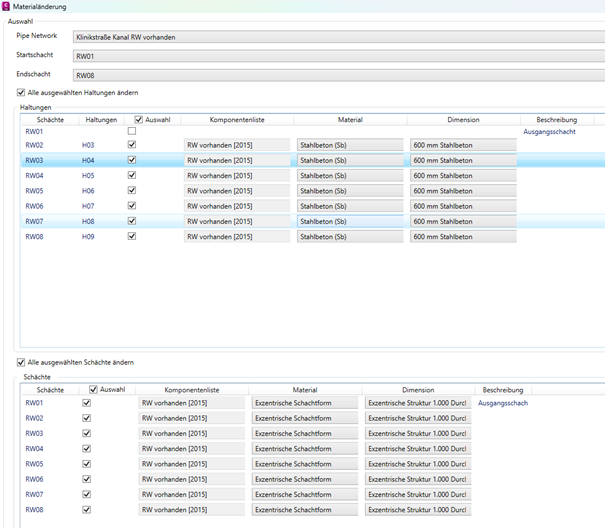

Eine Material- und Dimensionsänderung kann für ausgewählte Schächte und Haltungen als Massenbearbeitung anhand der Materialien in einer Komponentenliste durchgeführt werden.

Höhenanpassung

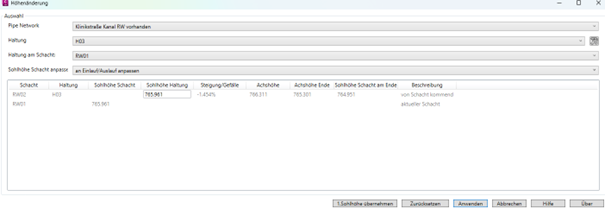

Die Sohlhöhe der Haltung mit folgenden Optionen angepasst werden.

• An Einlauf / Auslauf anpassen
• Nicht anpassen
• Nur wenn Sohlhöhe der Haltung tiefer als Sohlhöhe Schacht

Deckel drehen

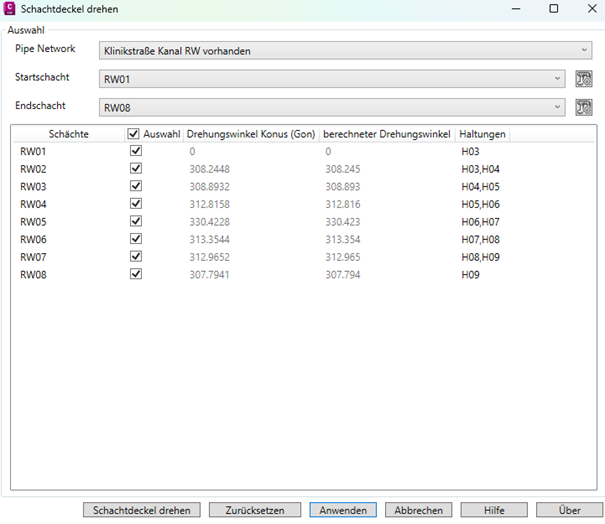

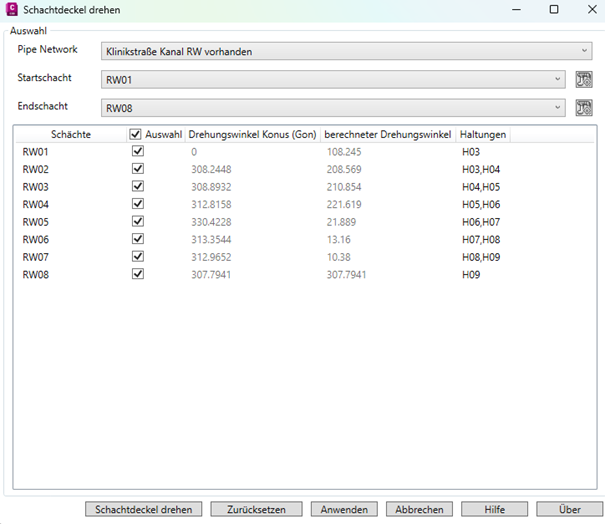

Mit der Funktion «Deckel» kann der Deckel gedreht werden. Das Ergebnis ist besonders gut in den Schachtskizzen zu sehen und funktioniert in 2025 sehr gut.

In weiteren Funktionalitäten können aus Kanalnetzen 3D-Profilkörper und 3D-Volumenelemente für Schächte und Haltungen (mit allen definierten Regionen und Querschnittsbestandteilen) erzeugt werden. Dies ist nützlich für die Weiterverarbeitung, die Auswertung und z.B. die Übergabe in IFC 4.3. Hierzu erfolgt ein weiterer Blogbeitrag.
