# Civil 3D 2025 CK DACH Schachtskizzen

[![Delen via facebook](https://auxalia.com/hs-fs/hubfs/raw_assets/public/auxalia-theme/images/facebook-color.png?width=24&height=24&name=facebook-color.png)](http://www.facebook.com/share.php?u=https%3A%2F%2Fauxalia.com%2Fde%2Faktuelles%2Fcivil-3d-2025-ck-dach-schachtskizzen%3Futm_medium%3Dsocial%26utm_source%3Dfacebook)   [![Delen via linkedin](https://auxalia.com/hs-fs/hubfs/raw_assets/public/auxalia-theme/images/linkedin-color.png?width=24&height=24&name=linkedin-color.png)](http://www.linkedin.com/shareArticle?mini=true&url=https%3A%2F%2Fauxalia.com%2Fde%2Faktuelles%2Fcivil-3d-2025-ck-dach-schachtskizzen%3Futm_medium%3Dsocial%26utm_source%3Dlinkedin)   [![Delen via twitter](https://auxalia.com/hs-fs/hubfs/raw_assets/public/auxalia-theme/images/twitter-color.png?width=24&height=24&name=twitter-color.png)](https://twitter.com/intent/tweet?original_referer=https%3A%2F%2Fauxalia.com%2Fde%2Faktuelles%2Fcivil-3d-2025-ck-dach-schachtskizzen%3Futm_medium%3Dsocial%26utm_source%3Dtwitter&url=https%3A%2F%2Fauxalia.com%2Fde%2Faktuelles%2Fcivil-3d-2025-ck-dach-schachtskizzen%3Futm_medium%3Dsocial%26utm_source%3Dtwitter&source=tweetbutton&text=)   [![Delen via pinterest](https://auxalia.com/hs-fs/hubfs/raw_assets/public/auxalia-theme/images/pinterest-color.png?width=24&height=24&name=pinterest-color.png)](http://pinterest.com/pin/create/button/?url=https%3A%2F%2Fauxalia.com%2Fde%2Faktuelles%2Fcivil-3d-2025-ck-dach-schachtskizzen%3Futm_medium%3Dsocial%26utm_source%3Dpinterest&media=)   [![Delen via email](https://auxalia.com/hs-fs/hubfs/raw_assets/public/auxalia-theme/images/email-color.png?width=24&height=24&name=email-color.png)](mailto:?subject=Check%20out%20https%3A%2F%2Fauxalia.com%2Fde%2Faktuelles%2Fcivil-3d-2025-ck-dach-schachtskizzen%3Futm_medium%3Dsocial%26utm_source%3Demail%20&body=Check%20out%20https%3A%2F%2Fauxalia.com%2Fde%2Faktuelles%2Fcivil-3d-2025-ck-dach-schachtskizzen%3Futm_medium%3Dsocial%26utm_source%3Demail)

Kennen Sie das Zusatzprogramm Schachtskizzen aus dem Country Kit für Autodesk Civil 3D? Für die Schächte von **Haupt- und Anschlussnetzen** können Schachtskizzen erzeugt werden. Sie enthalten je Schacht Informationen zum jeweiligen Schacht und den angeschlossenen Haltungen. In **Civil 3D 2025** können zusätzlich angeschlossene **Druckleitungsnetze** dargestellt werden. Ein Anwendungsfall ist eine Mischung zwischen einem «normalen» Kanalnetz und dem Anschluss eines Druckleitungsnetzes, wenn z.B. durch eine bewegte Topografie ein grösserer Höhenunterschied überwunden werden muss.

![Civil 3D 2025 CK DACH Schachtskizzen – Abbildung 1](https://auxalia.com/hs-fs/hubfs/auxalia/images/Blog%20DE/civil-3d-2025-ck-dach-schachtskizzen-abbildung-1.png?width=605&name=civil-3d-2025-ck-dach-schachtskizzen-abbildung-1.png)

Sollten die Netze nicht miteinander verbunden sein, können sie dies über die rechte Maustataste erledigen, wenn Sie das Druckleitungsnetz ausgewählt haben (siehe [Blogbeitrag Kanal- und Druckleitungsnetz verbinden](https://www.auxalia.com/blog/civil-3d-kanal-und-druckleitungsnetz-verbinden/?hsLang=de)).

Die Schachtskizzen rufen Sie über das Register Ausgabe aus.

![Civil 3D 2025 CK DACH Schachtskizzen – Abbildung 2](https://auxalia.com/hs-fs/hubfs/auxalia/images/Blog%20DE/civil-3d-2025-ck-dach-schachtskizzen-abbildung-2.png?width=138&name=civil-3d-2025-ck-dach-schachtskizzen-abbildung-2.png)

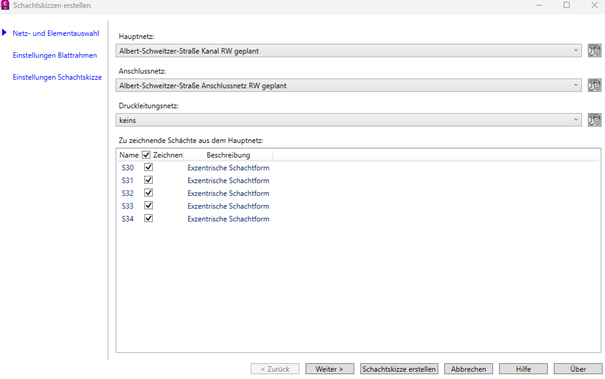

Zunächst sind das Haupt- und Anschlussnetz sowie das Druckleitungsnetz auszuwählen.

![Civil 3D 2025 CK DACH Schachtskizzen – Abbildung 3](https://auxalia.com/hs-fs/hubfs/auxalia/images/Blog%20DE/civil-3d-2025-ck-dach-schachtskizzen-abbildung-3.png?width=605&name=civil-3d-2025-ck-dach-schachtskizzen-abbildung-3.png)

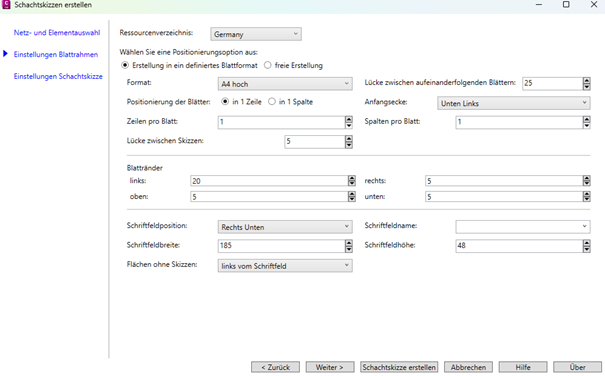

Anschliessend könne diverse Einstellungen für den Blattrahmen vorgenommen werden.

![Civil 3D 2025 CK DACH Schachtskizzen – Abbildung 4](https://auxalia.com/hs-fs/hubfs/auxalia/images/Blog%20DE/civil-3d-2025-ck-dach-schachtskizzen-abbildung-4.png?width=605&name=civil-3d-2025-ck-dach-schachtskizzen-abbildung-4.png)

Abschliessend erfolgen Angaben und Einstellungen für die Schachtskizze, z.B. die Auswahl von Bestandteilen und die Festlegung von Schriftarten.

![Civil 3D 2025 CK DACH Schachtskizzen – Abbildung 5](https://auxalia.com/hs-fs/hubfs/auxalia/images/Blog%20DE/civil-3d-2025-ck-dach-schachtskizzen-abbildung-5.png?width=605&name=civil-3d-2025-ck-dach-schachtskizzen-abbildung-5.png)

Die Schachtskizzen lassen sich frei im Modellbereich positionieren. In diesem Beispiel ist eine Schachtskizze mit einem Hauptnetz, einem Anschlussnetz sowie einem Druckleitungsnetz zu sehen. Schachtskizzen können in der Zeichnung jederzeit ersetzt und aktualisiert werden, wenn sich Netzkomponenten ändern.

![Civil 3D 2025 CK DACH Schachtskizzen – Abbildung 6](https://auxalia.com/hs-fs/hubfs/auxalia/images/Blog%20DE/civil-3d-2025-ck-dach-schachtskizzen-abbildung-6.png?width=605&name=civil-3d-2025-ck-dach-schachtskizzen-abbildung-6.png)
