# Civil 3D: Unterquerungen in Druckleitungen planen

[![Delen via facebook](https://auxalia.com/hs-fs/hubfs/raw_assets/public/auxalia-theme/images/facebook-color.png?width=24&height=24&name=facebook-color.png)](http://www.facebook.com/share.php?u=https%3A%2F%2Fauxalia.com%2Fde%2Faktuelles%2Fcivil-3d-unterquerungen-in-druckleitungen-planen%3Futm_medium%3Dsocial%26utm_source%3Dfacebook)   [![Delen via linkedin](https://auxalia.com/hs-fs/hubfs/raw_assets/public/auxalia-theme/images/linkedin-color.png?width=24&height=24&name=linkedin-color.png)](http://www.linkedin.com/shareArticle?mini=true&url=https%3A%2F%2Fauxalia.com%2Fde%2Faktuelles%2Fcivil-3d-unterquerungen-in-druckleitungen-planen%3Futm_medium%3Dsocial%26utm_source%3Dlinkedin)   [![Delen via twitter](https://auxalia.com/hs-fs/hubfs/raw_assets/public/auxalia-theme/images/twitter-color.png?width=24&height=24&name=twitter-color.png)](https://twitter.com/intent/tweet?original_referer=https%3A%2F%2Fauxalia.com%2Fde%2Faktuelles%2Fcivil-3d-unterquerungen-in-druckleitungen-planen%3Futm_medium%3Dsocial%26utm_source%3Dtwitter&url=https%3A%2F%2Fauxalia.com%2Fde%2Faktuelles%2Fcivil-3d-unterquerungen-in-druckleitungen-planen%3Futm_medium%3Dsocial%26utm_source%3Dtwitter&source=tweetbutton&text=)   [![Delen via pinterest](https://auxalia.com/hs-fs/hubfs/raw_assets/public/auxalia-theme/images/pinterest-color.png?width=24&height=24&name=pinterest-color.png)](http://pinterest.com/pin/create/button/?url=https%3A%2F%2Fauxalia.com%2Fde%2Faktuelles%2Fcivil-3d-unterquerungen-in-druckleitungen-planen%3Futm_medium%3Dsocial%26utm_source%3Dpinterest&media=)   [![Delen via email](https://auxalia.com/hs-fs/hubfs/raw_assets/public/auxalia-theme/images/email-color.png?width=24&height=24&name=email-color.png)](mailto:?subject=Check%20out%20https%3A%2F%2Fauxalia.com%2Fde%2Faktuelles%2Fcivil-3d-unterquerungen-in-druckleitungen-planen%3Futm_medium%3Dsocial%26utm_source%3Demail%20&body=Check%20out%20https%3A%2F%2Fauxalia.com%2Fde%2Faktuelles%2Fcivil-3d-unterquerungen-in-druckleitungen-planen%3Futm_medium%3Dsocial%26utm_source%3Demail)

Um im Fall von querenden Objekten (z.B. Gewässer, Straßen oder Leitungen) in einer Druckleitung eine Unterquerung zu planen, können Sie die Überschreibungen in den Kanalsystem-Längsschnitteinstellungen nutzen.

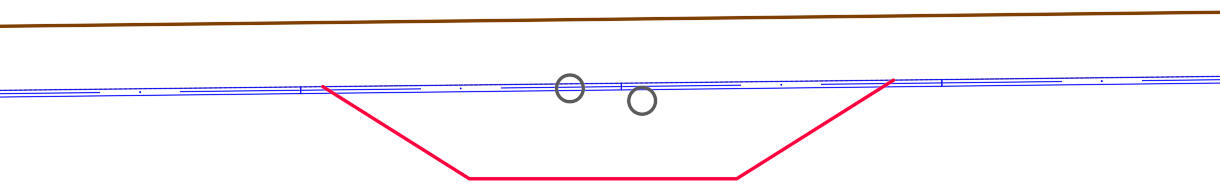

Konstruieren Sie im Höhenplan den Verlauf der Unterquerung mit einer Gradiente. Am besten schließen Sie dabei mit dem Objektfang an den Längsschnitt an, der an der Oberseite der Druckleitung verläuft.

![Höhenplan in Civil 3D mit Druckleitung und querenden Objekten sowie konstruierter Gradiente für die Unterquerung](https://auxalia.com/hs-fs/hubfs/auxalia/images/Blog%20DE/civil-3d-druckleitung-querende-objekte-hoehenplan.png?width=1220&height=193&name=civil-3d-druckleitung-querende-objekte-hoehenplan.png)

Anschließend markieren Sie die Druckleitung und rufen über die objektabhängige Registerkarte der Druckleitung in der Gruppe **Längsschnitt** den Befehl **Kanalsystem-Längsschnitt** auf.

![Objektabhängige Registerkarte der Druckleitung in Civil 3D mit dem Befehl Kanalsystem-Längsschnitt in der Gruppe Längsschnitt](https://auxalia.com/hs-fs/hubfs/auxalia/images/Blog%20DE/civil-3d-druckleitung-kanalsystem-laengsschnitt-befehl.png?width=996&height=97&name=civil-3d-druckleitung-kanalsystem-laengsschnitt-befehl.png)

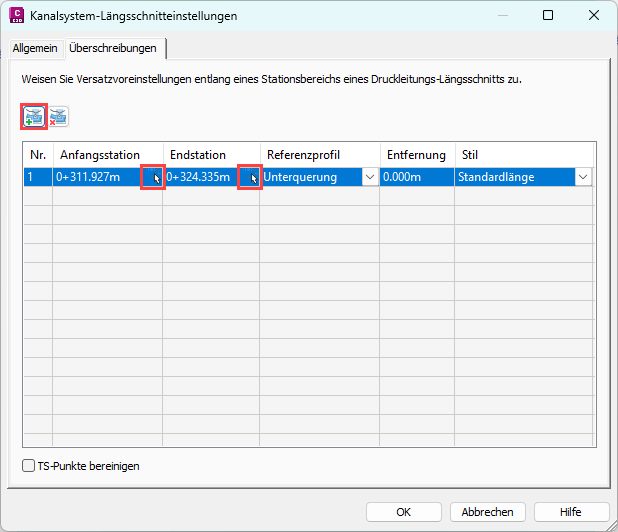

In den **Kanalsystem-Längsschnitteinstellungen** wechseln Sie auf die Registerkarte **Überschreibungen** und fügen eine neue **Versatzvoreinstellung für einen Stationsbereich** hinzu. Anschließend wählen Sie in den Spalten **Anfangsstation** und **Endstation** über die entsprechende Schaltfläche den Anfang und das Ende der zuvor konstruierten Gradiente. Alternativ wäre es auch möglich, die Stationen einzugeben. Unter **Referenzprofil** wählen Sie die Gradiente der Unterquerung und geben bei **Entfernung** **0** ein, damit die Druckleitung genau unterhalb der Gradiente verläuft. Unter **Stil** wählen Sie die Versatzart **Standardlänge**.

![Kanalsystem-Längsschnitteinstellungen in Civil 3D mit Überschreibung für einen Stationsbereich und Referenzprofil](https://auxalia.com/hs-fs/hubfs/auxalia/images/Blog%20DE/civil-3d-kanalsystem-laengsschnitteinstellungen-ueberschreibungen.png?width=618&height=532&name=civil-3d-kanalsystem-laengsschnitteinstellungen-ueberschreibungen.png)

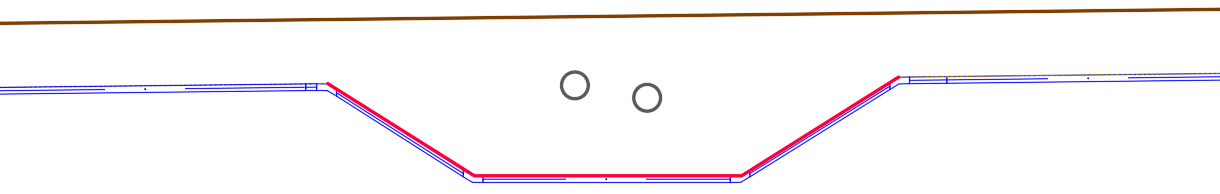

Zum Schluss ergänzen Sie im Längsschnitt noch die vier **Krümmer/TS** an den Knickpunkten, um die Druckleitung an die Gradiente anzupassen.

![Druckleitung im Längsschnitt mit Längsschnittüberschreibung und vier Krümmern an den Knickpunkten der Unterquerung](https://auxalia.com/hs-fs/hubfs/auxalia/images/Blog%20DE/civil-3d-druckleitung-unterquerung-mit-kruemmern.png?width=1220&height=194&name=civil-3d-druckleitung-unterquerung-mit-kruemmern.png)
