# Rohrlängen in Revit übermessen – So hilft die Revit ProjectBox mit Bauteillisten und Skripten

[![Delen via facebook](https://auxalia.com/hs-fs/hubfs/raw_assets/public/auxalia-theme/images/facebook-color.png?width=24&height=24&name=facebook-color.png)](http://www.facebook.com/share.php?u=https%3A%2F%2Fauxalia.com%2Fde%2Faktuelles%2Frohrlaengen-in-revit-uebermessen-so-hilft-die-revit-projectbox-mit-bauteillisten-und-skripten%3Futm_medium%3Dsocial%26utm_source%3Dfacebook)   [![Delen via linkedin](https://auxalia.com/hs-fs/hubfs/raw_assets/public/auxalia-theme/images/linkedin-color.png?width=24&height=24&name=linkedin-color.png)](http://www.linkedin.com/shareArticle?mini=true&url=https%3A%2F%2Fauxalia.com%2Fde%2Faktuelles%2Frohrlaengen-in-revit-uebermessen-so-hilft-die-revit-projectbox-mit-bauteillisten-und-skripten%3Futm_medium%3Dsocial%26utm_source%3Dlinkedin)   [![Delen via twitter](https://auxalia.com/hs-fs/hubfs/raw_assets/public/auxalia-theme/images/twitter-color.png?width=24&height=24&name=twitter-color.png)](https://twitter.com/intent/tweet?original_referer=https%3A%2F%2Fauxalia.com%2Fde%2Faktuelles%2Frohrlaengen-in-revit-uebermessen-so-hilft-die-revit-projectbox-mit-bauteillisten-und-skripten%3Futm_medium%3Dsocial%26utm_source%3Dtwitter&url=https%3A%2F%2Fauxalia.com%2Fde%2Faktuelles%2Frohrlaengen-in-revit-uebermessen-so-hilft-die-revit-projectbox-mit-bauteillisten-und-skripten%3Futm_medium%3Dsocial%26utm_source%3Dtwitter&source=tweetbutton&text=)   [![Delen via pinterest](https://auxalia.com/hs-fs/hubfs/raw_assets/public/auxalia-theme/images/pinterest-color.png?width=24&height=24&name=pinterest-color.png)](http://pinterest.com/pin/create/button/?url=https%3A%2F%2Fauxalia.com%2Fde%2Faktuelles%2Frohrlaengen-in-revit-uebermessen-so-hilft-die-revit-projectbox-mit-bauteillisten-und-skripten%3Futm_medium%3Dsocial%26utm_source%3Dpinterest&media=)   [![Delen via email](https://auxalia.com/hs-fs/hubfs/raw_assets/public/auxalia-theme/images/email-color.png?width=24&height=24&name=email-color.png)](mailto:?subject=Check%20out%20https%3A%2F%2Fauxalia.com%2Fde%2Faktuelles%2Frohrlaengen-in-revit-uebermessen-so-hilft-die-revit-projectbox-mit-bauteillisten-und-skripten%3Futm_medium%3Dsocial%26utm_source%3Demail%20&body=Check%20out%20https%3A%2F%2Fauxalia.com%2Fde%2Faktuelles%2Frohrlaengen-in-revit-uebermessen-so-hilft-die-revit-projectbox-mit-bauteillisten-und-skripten%3Futm_medium%3Dsocial%26utm_source%3Demail)

Neben den für Kategorien erstellten Bauteillisten für Rohre (80\_CAx Liste HSKG Rohre) und Formteile (80\_CAx Liste HSKG Rohrformteile) gibt es in der ProjectBox auch zwei Verfahren, um die Rohrlänge zu übermessen, d.h. es wird die Leitungslänge berechnet bis in die Schnittpunkte der Rohrachsen.

## 1.) Die Bauteilliste „80\_CAx Liste HSKG Rohr\_Fo\_Ar\_Summe“

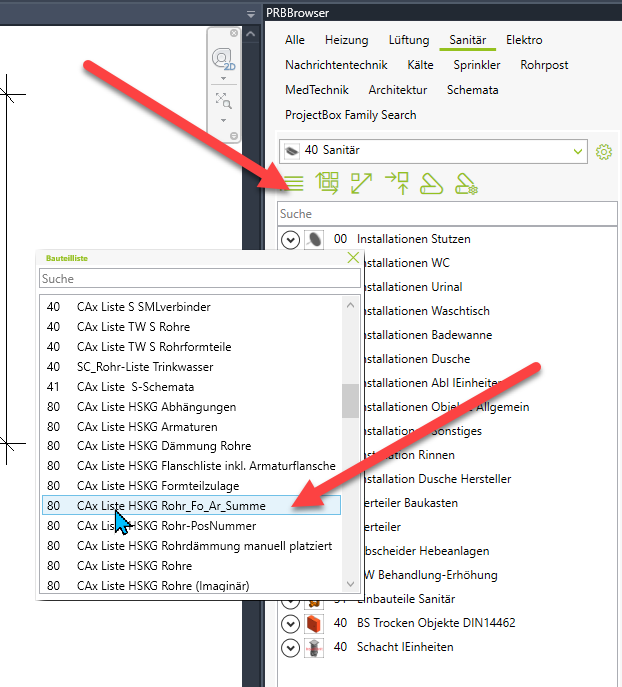

Sie finden diese im PRB Browser bei den Bauteillisten der Definitionsdatei

[![Rohrlängen in Revit übermessen – So hilft die Revit ProjectBox mit Bauteillisten und Skripten](https://auxalia.com/hubfs/auxalia/images/Blog%20DE/rohrlaengen-revit-uebermessen-hilft-revit-projectbox-abbildung-1.png)](https://www.auxalia.com/wp-content/uploads/2025/06/Bild1.png?hsLang=de)[![Rohrlängen in Revit übermessen – So hilft die Revit ProjectBox mit Bauteillisten und Skripten](https://auxalia.com/hubfs/auxalia/images/Blog%20DE/rohrlaengen-revit-uebermessen-hilft-revit-projectbox-abbildung-2.png)](https://www.auxalia.com/wp-content/uploads/2025/06/Bild2.png?hsLang=de)[![Rohrlängen in Revit übermessen – So hilft die Revit ProjectBox mit Bauteillisten und Skripten](https://auxalia.com/hubfs/auxalia/images/Blog%20DE/rohrlaengen-revit-uebermessen-hilft-revit-projectbox-abbildung-3.png)](https://www.auxalia.com/wp-content/uploads/2025/06/Bild3.png?hsLang=de)

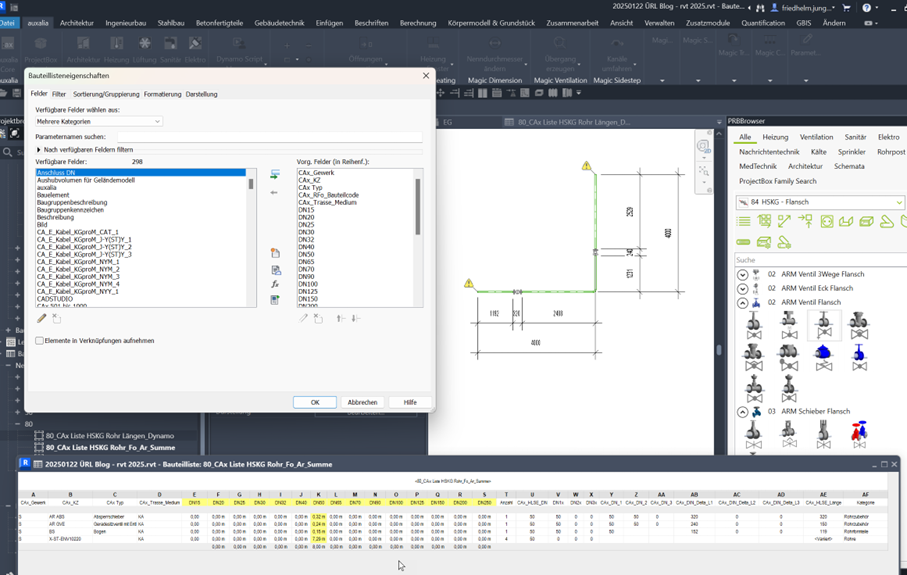

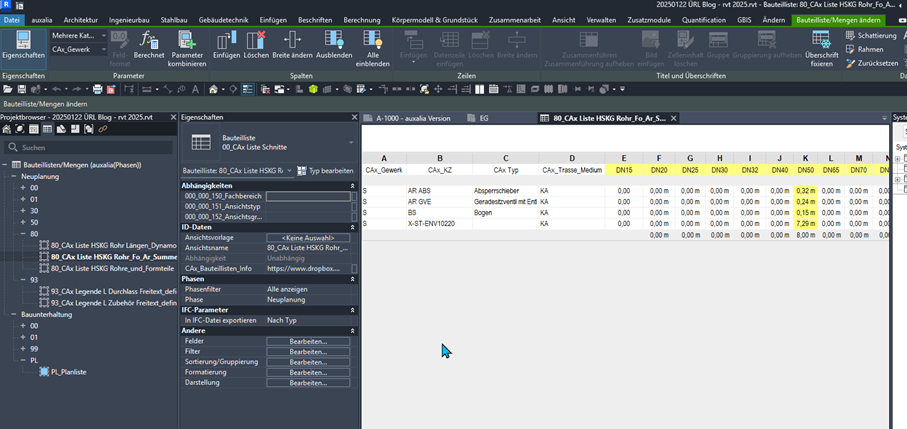

Die Liste beinhaltet Objekte aus mehreren Kategorien und listet dann die Summe der Längen aus allen Bauteilen wie z.B. Formteilen und Armaturen sowie den Rohren nach Durchmesser auf. In den Bauteilen berechnet sich der Wert aus der Geometrie und einem virtuellen Kreuzungspunkt.

Da es sich um eine Bauteilliste handelt, ist sie jederzeit aktuell und lässt sich individuell anpassen.

Mit dem Parameter „CAx\_Auswahlkenner“ kann z.B. nach Bauabschnitten gefiltert werden. Man kann auch einen eigenen Parameter erzeugen und zum Filtern und Sortieren nutzen.

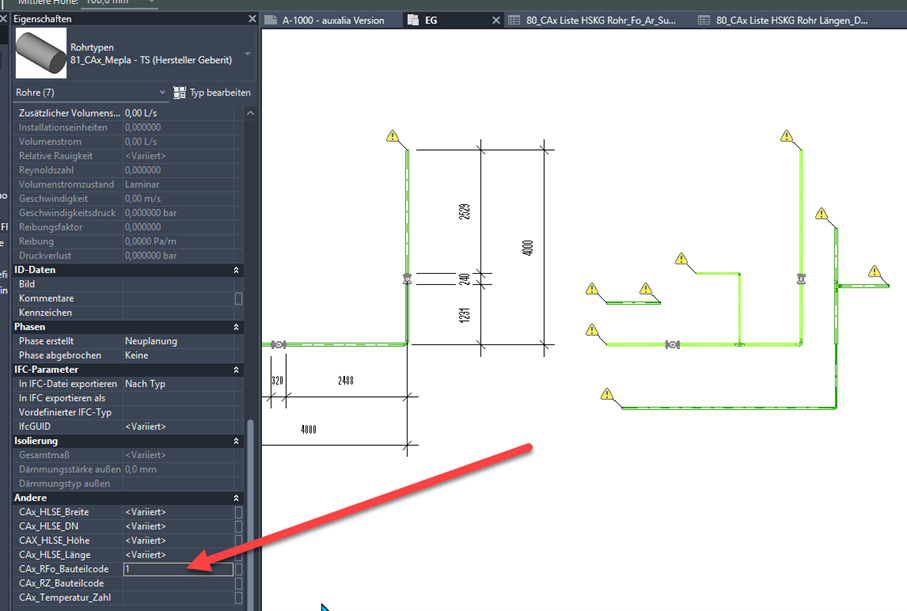

Wichtig ist auch, dass bei den Rohren der Parameter CAx\_RFo\_Bauteilcode auf den Wert „1“ gesetzt ist, damit die Länge für die hinterlegte Formel berücksichtigt wird.

[![Rohrlängen in Revit übermessen – So hilft die Revit ProjectBox mit Bauteillisten und Skripten](https://auxalia.com/hubfs/auxalia/images/Blog%20DE/rohrlaengen-revit-uebermessen-hilft-revit-projectbox-abbildung-4.png)](https://www.auxalia.com/wp-content/uploads/2025/06/Bild4.png?hsLang=de)

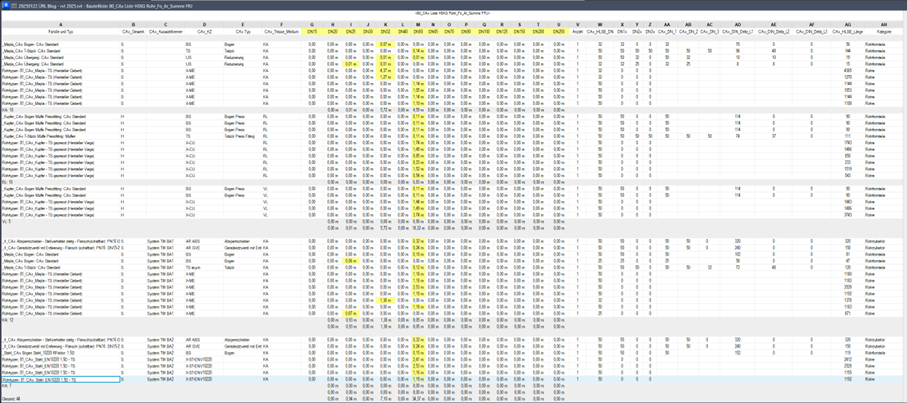

Ergebnis (alle Bauteile)

[![Rohrlängen in Revit übermessen – So hilft die Revit ProjectBox mit Bauteillisten und Skripten](https://auxalia.com/hubfs/auxalia/images/Blog%20DE/rohrlaengen-revit-uebermessen-hilft-revit-projectbox-abbildung-5.png)](https://www.auxalia.com/wp-content/uploads/2025/06/Bild5.png?hsLang=de)

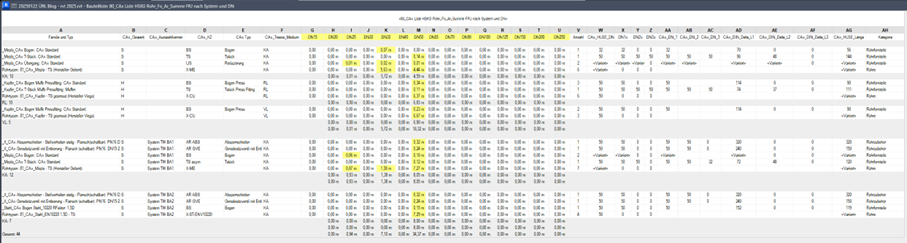

Ergebnis (gleiche Bauteile zusammengefasst)

[![Rohrlängen in Revit übermessen – So hilft die Revit ProjectBox mit Bauteillisten und Skripten](https://auxalia.com/hubfs/auxalia/images/Blog%20DE/rohrlaengen-revit-uebermessen-hilft-revit-projectbox-abbildung-6.png)](https://www.auxalia.com/wp-content/uploads/2025/06/Bild6.png?hsLang=de)

## 2.) Das Dynamoskript \_CAx\_HSKG\_Rohre\_Längen\_Bauteilliste

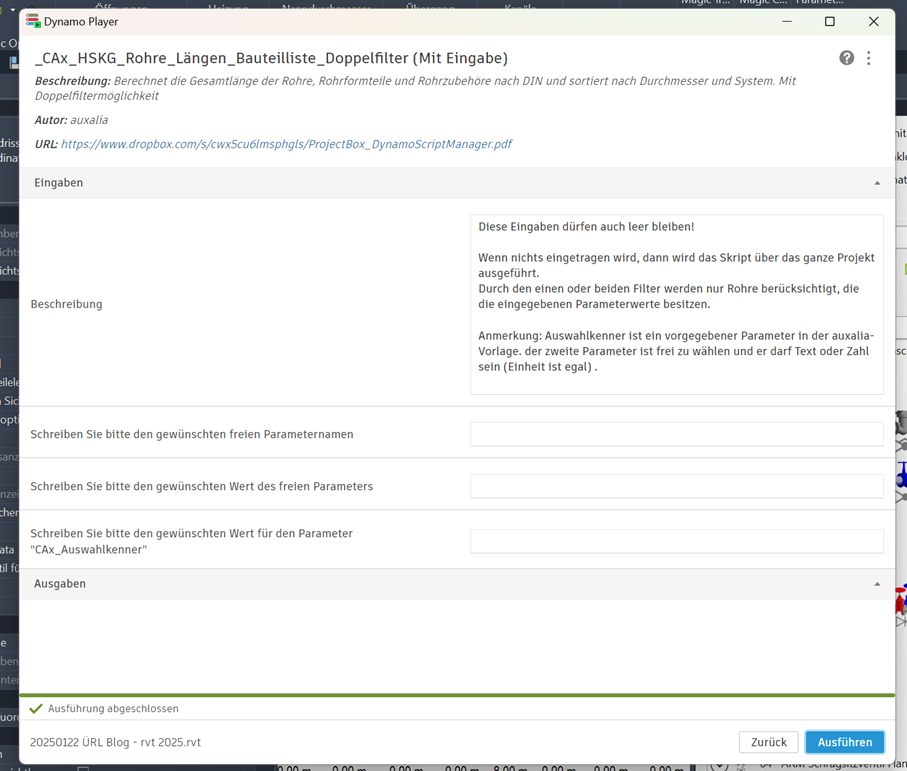

Alternativ gibt es zwei Dynamoskripte, welche die Rohrlängen zu einem bestimmten Zeitpunkt im Projekt auslesen und in einer Bauteilliste ausgeben. Dieses Verfahren ist eine Ableitung zum aktuellen Planungsstand und aktualisiert sich nicht automatisch. Aber auch hier können die Bauteile gefiltert werden über einen eigenen Parameter oder den Cax\_Auswahlkenner.

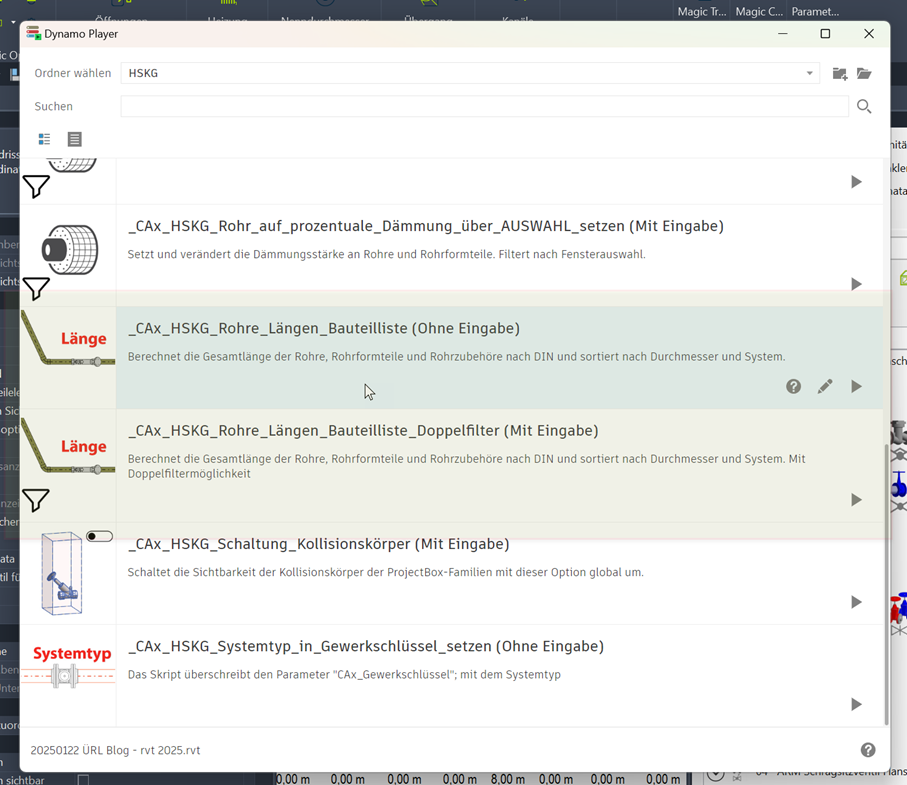

Sie finden die Skripte hier:

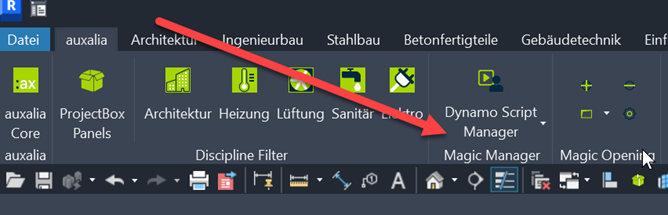

[![Rohrlängen in Revit übermessen – So hilft die Revit ProjectBox mit Bauteillisten und Skripten](https://auxalia.com/hubfs/auxalia/images/Blog%20DE/rohrlaengen-revit-uebermessen-hilft-revit-projectbox-abbildung-7.png)](https://www.auxalia.com/wp-content/uploads/2025/06/Bild7.png?hsLang=de)[![Rohrlängen in Revit übermessen – So hilft die Revit ProjectBox mit Bauteillisten und Skripten](https://auxalia.com/hubfs/auxalia/images/Blog%20DE/rohrlaengen-revit-uebermessen-hilft-revit-projectbox-abbildung-8.png)](https://www.auxalia.com/wp-content/uploads/2025/06/Bild8.png?hsLang=de)[![Rohrlängen in Revit übermessen – So hilft die Revit ProjectBox mit Bauteillisten und Skripten](https://auxalia.com/hubfs/auxalia/images/Blog%20DE/rohrlaengen-revit-uebermessen-hilft-revit-projectbox-abbildung-9.png)](https://www.auxalia.com/wp-content/uploads/2025/06/Bild9.png?hsLang=de)

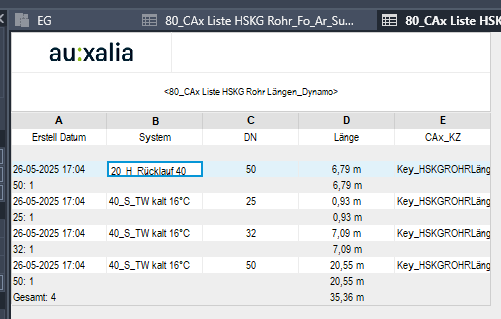

Nach Durchlaufen des Skripts erhält man eine Bauteilliste mit den erstellten Längen zum dokumentierten Ausführungszeitpunkt. Die Werte bleiben bis zum nächsten Durchlauf bereitgestellt.

Nach Sortierung erhalten wir hier die Summen nach System und Durchmesser sowie die Gesamtlänge.

[![Rohrlängen in Revit übermessen – So hilft die Revit ProjectBox mit Bauteillisten und Skripten](https://auxalia.com/hubfs/auxalia/images/Blog%20DE/rohrlaengen-revit-uebermessen-hilft-revit-projectbox-abbildung-10.png)](https://www.auxalia.com/wp-content/uploads/2025/06/Bild10.png?hsLang=de)
